Présentation du projet
Ce projet s’inscrit dans le cadre d’un marché public et concerne la modélisation complète de l’installation d’un tamis rotatif, incluant sa plateforme d’accès en inox ainsi que l’ensemble des réseaux hydrauliques associés.L’intervention ne s’est pas limitée à la simple représentation graphique. J’ai également rédigé le CCTP, en définissant précisément les prestations, les contraintes techniques et les exigences de mise en œuvre. Cette phase en amont est essentielle pour garantir la cohérence entre la conception, la consultation des entreprises et la réalisation sur site.
La modélisation a été réalisée sous Revit, permettant une coordination précise entre les équipements, la structure de la plateforme et les réseaux hydrauliques. Le travail en BIM facilite l’anticipation des contraintes d’implantation, l’optimisation des circulations de maintenance et la vérification des interférences entre les différents éléments techniques.
La mise en condition sous Twinmotion a permis de contextualiser l’ouvrage dans son environnement et d’offrir une lecture claire du projet. Ces rendus facilitent la compréhension pour les différents intervenants et apportent une vision concrète de l’installation finale.

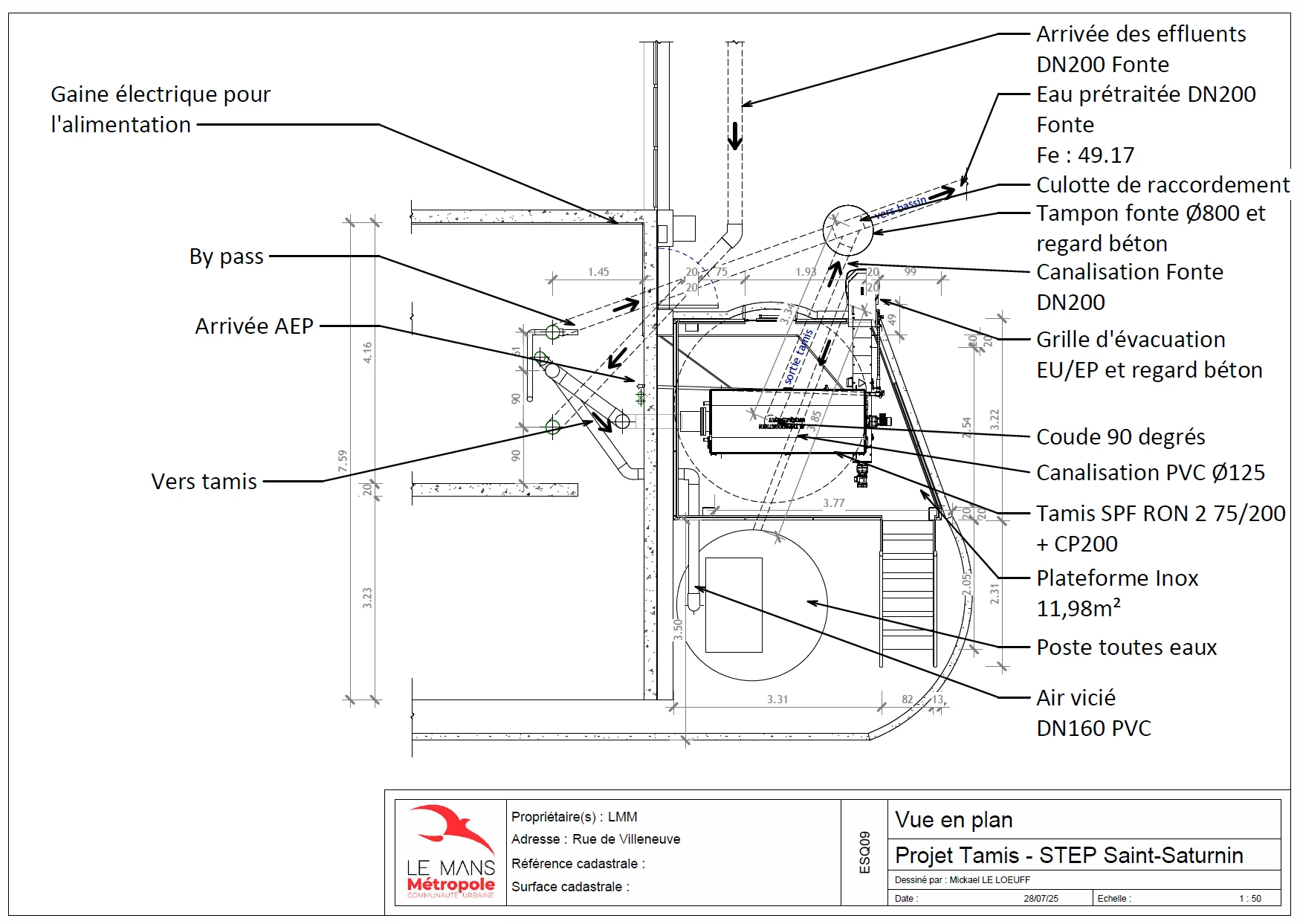

Des plans de détails ont également été réalisés pour le Dossier de Consultation des Entreprises (DCE), afin de préciser les principes constructifs, les assemblages et les interfaces techniques. Cette rigueur documentaire garantit une consultation claire et limite les imprécisions lors de la phase travaux.
Ce projet illustre ma capacité à intervenir sur des opérations techniques en environnement public, en combinant rédaction technique, modélisation BIM et production de documents d’exécution précis.
Livrables du projet
- Rédaction du CCTP
- Modélisation BIM complète sous Revit
- Implantation du tamis rotatif et de sa plateforme inox
- Plans de détails pour DCE
