Exercices Extrusions Revit : Colonne, Mur Courbe et Vase

Par Mickaël ⏱️ 8 min 👁️ 27 vues 📅 1 mars 2026
Les extrusions sont surtout utilisées pour la création de familles dans Revit : les portes, les poignées, les poutres... Dans cet exercice pratique, nous modélisons l'entrée d'un domaine pour maîtriser toutes les techniques d'extrusion.

🎯 Ce que vous allez apprendre

  • Créer des composants in situ par extrusion simple
  • Maîtriser le raccordement et le raccordement par chemin
  • Modéliser des éléments architecturaux complexes (colonne, mur courbe)
  • Créer et charger une famille par révolution
  • Utiliser les extrusions vides et l'outil Couper

📋 Prérequis

  • Avoir Revit installé et maîtriser la navigation de base
  • Connaître les vues (plan, coupe, 3D)
  • Avoir suivi le tutoriel de découverte de l'interface Revit

Bordure

Nous voulons faire une bordure simple en pierre, pour séparer la chaussée d'un coin pelouse.

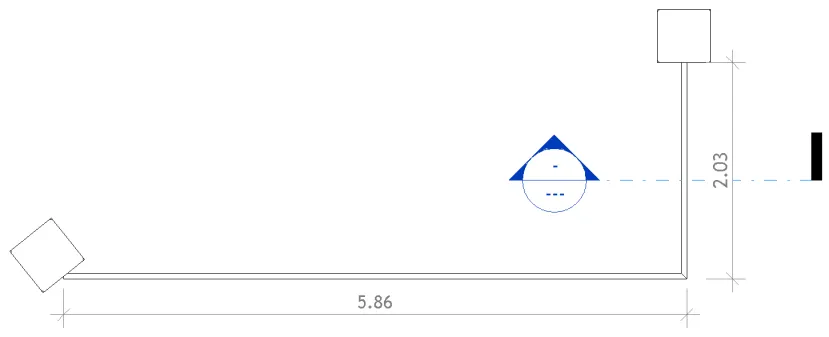

Vue en plan de la bordure avec ses dimensions
  1. Faites-vous des repères sur votre plan, soit à l'aide de lignes de détail (ou de ligne de modèles), soit en posant une deuxième colonne.
  2. Placez une coupe sur le trajet de votre bordure. C'est sur cette coupe que vous dessinerez le profil de la bordure.
  3. Placez-vous sur la vue en plan et créez un composant in situ « Mur ». Choisissez « l'extrusion par chemin ». Esquissez la trajectoire en passant par le centre de la colonne. Assurez-vous que le repère du profil soit visible dans la coupe. Validez.

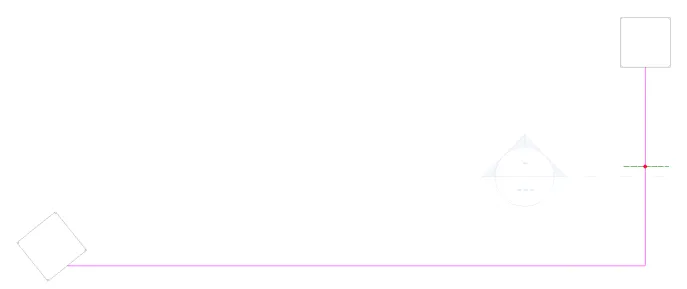

Trajectoire de l'extrusion par chemin en vue plan
  1. Cliquer sur « Sélectionner le profil » et placez-vous sur la coupe. Cliquez sur « Modifier le profil ». Dessinez le profil et validez votre extrusion.

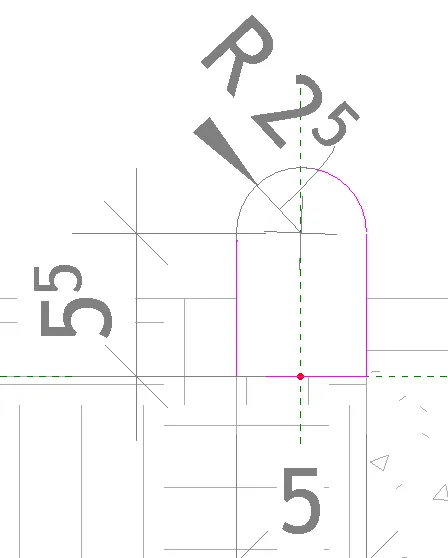

Profil de la bordure en coupe - R25, hauteur 55mm

Mur

Dans notre cas, le mur est courbe et ne fait pas la même hauteur de chaque côté, une extrusion par chemin ne suffira pas pour le réaliser.

Il va donc falloir créer un composant in situ « Mur » à l'aide d'un raccordement par chemin.

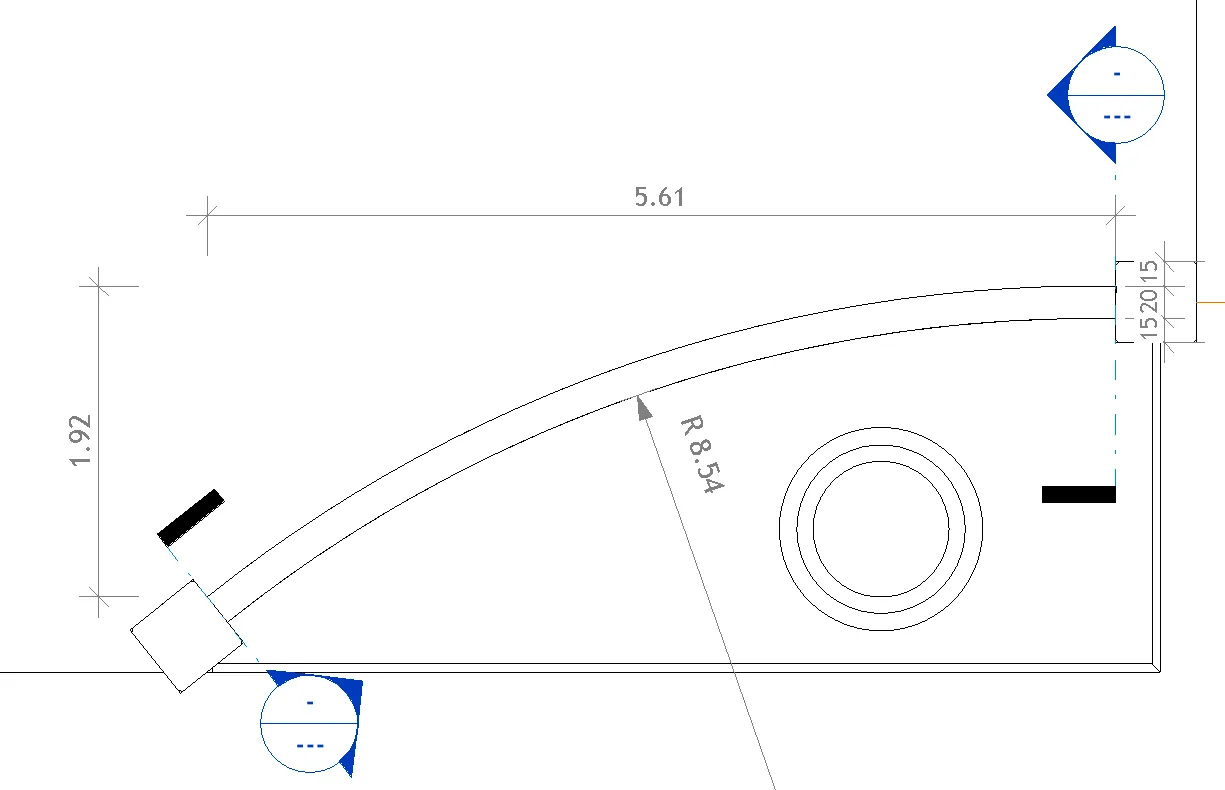

Plan et élévation du mur courbe - R8.54, hauteurs 1.50 et 1.82m
  1. Tout d'abord, faites-vous des repères sur votre plan, soit à l'aide de lignes de détail (ou de ligne de modèles), soit en posant une deuxième colonne.
  2. Placez une coupe à chaque extrémité de là où doit être votre mur. C'est sur ces coupes que vous dessinerez le profil du mur.

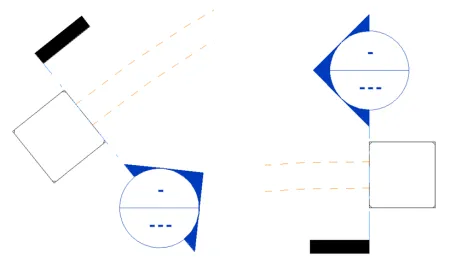

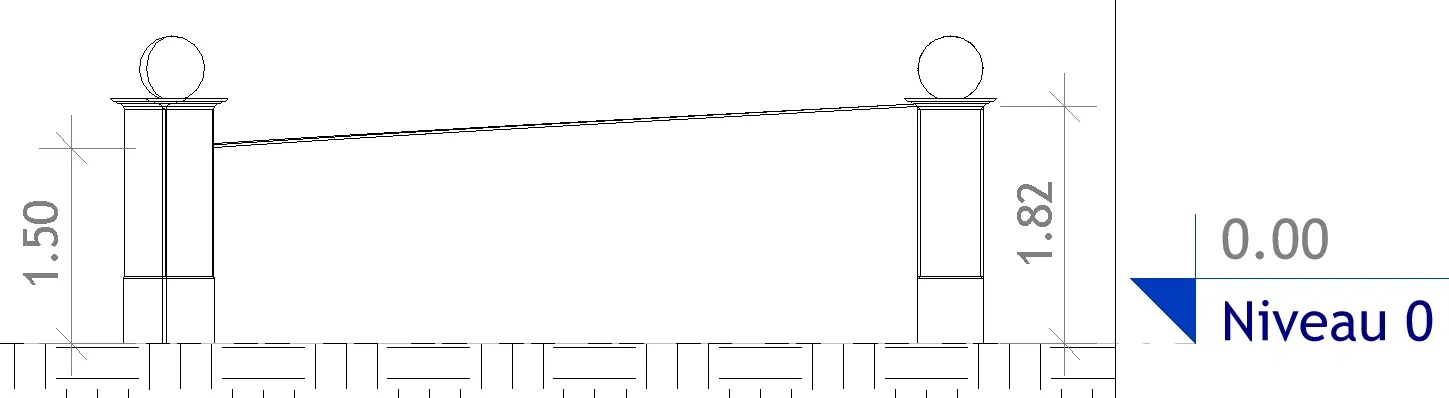

Positionnement des coupes aux deux extrémités du mur Détail des coupes aux extrémités
  1. Placez-vous sur la vue en plan et créez un composant in situ « Mur ». Choisissez le « raccordement par chemin ». Esquissez la trajectoire en passant par le centre de la colonne.

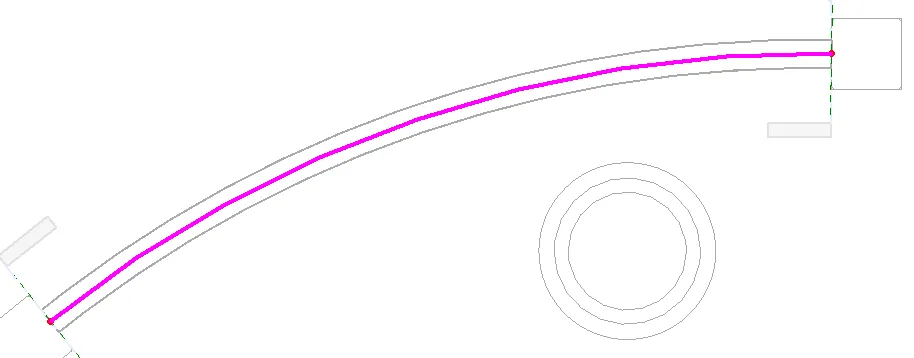

Trajectoire du raccordement par chemin en vue plan
  1. Cliquer sur « Sélectionner le profil 1 » et repérez sur la vue plan quelle extrémité est mise en valeur par un pont rose et un trait bleu. Placez-vous sur la coupe correspondante.

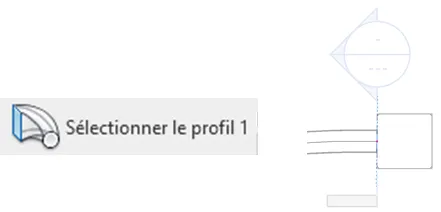

Bouton Sélectionner le profil 1 dans le ruban

En cliquant sur modifiant le profil, tracez le mur (ici la hauteur est de 1,82m), validez. Sélectionner le profil 2 et ouvrez l'autre coupe pour pouvoir dessiner le second profil, validez.

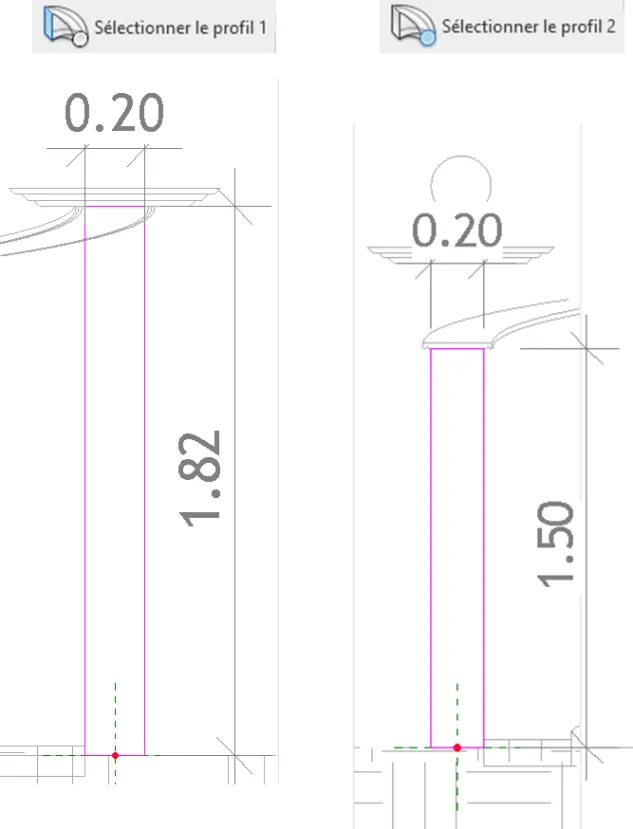

Profils 1 et 2 dessinés en coupe - hauteurs 1.82m et 1.50m

Validez votre travail et vérifiez-le sur la vue 3D.

Couvertine en Pierre

De la même manière, par un « raccordement par chemin », modélisez une couvertine qui protègera le haut du mur de la pluie.

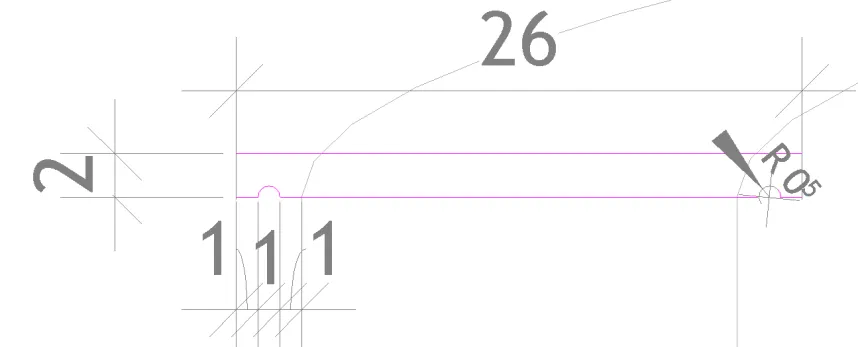

Profil de la couvertine en pierre - largeur 26cm, débords 1cm
