Exercices Extrusions Revit : Colonne, Mur Courbe et Vase

Par Mickaël ⏱️ 8 min 👁️ 26 vues 📅 1 mars 2026
Les extrusions sont surtout utilisées pour la création de familles dans Revit : les portes, les poignées, les poutres... Dans cet exercice pratique, nous modélisons l'entrée d'un domaine pour maîtriser toutes les techniques d'extrusion.

🎯 Ce que vous allez apprendre

  • Créer des composants in situ par extrusion simple
  • Maîtriser le raccordement et le raccordement par chemin
  • Modéliser des éléments architecturaux complexes (colonne, mur courbe)
  • Créer et charger une famille par révolution
  • Utiliser les extrusions vides et l'outil Couper

📋 Prérequis

  • Avoir Revit installé et maîtriser la navigation de base
  • Connaître les vues (plan, coupe, 3D)
  • Avoir suivi le tutoriel de découverte de l'interface Revit

Blocs de Colonnes

Il y a plusieurs méthodes pour lier des blocs de pierre ensemble. Les grecs taillaient leur blocs de pierre en y aménageant des saillies et des trous pour pouvoir les encastrer les uns dans les autres.

Nous allons en réaliser un simple dans Revit.

  1. Réalisez une extrusion du bloc suivant, avec une hauteur de 40 cm :

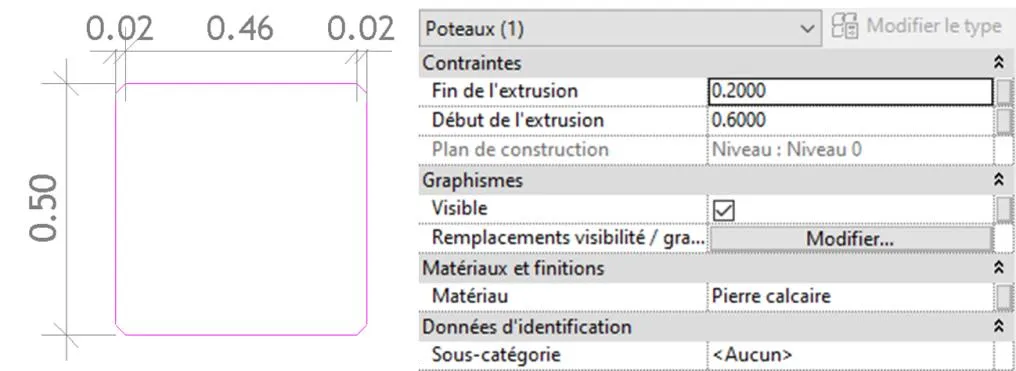

Première extrusion du bloc - plan 0.50x0.46m, hauteur 40cm
  1. Dans le même composant in situ, modélisez une seconde extrusion sur le dessus du bloc.

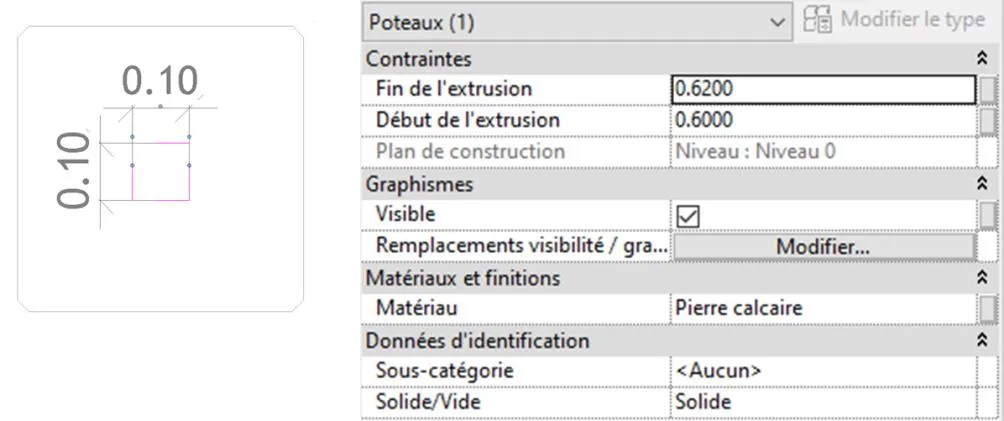

Deuxième extrusion - tenon sur le dessus du bloc 0.10x0.10m
  1. Dans le même composant in situ, modélisez une troisième extrusion sur le dessus du bloc. Attention cette fois ci, il s'agit d'une extrusion de forme vide. Une fois que ce troisième élément est créé, sélectionnez l'outil « Couper » et sélectionnez le 1er élément et le 3e élément.

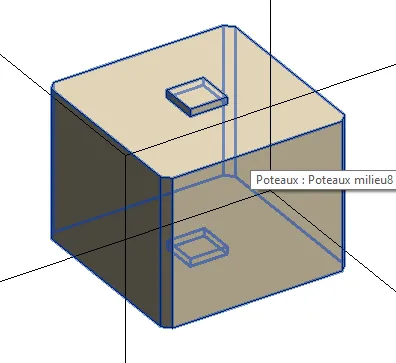

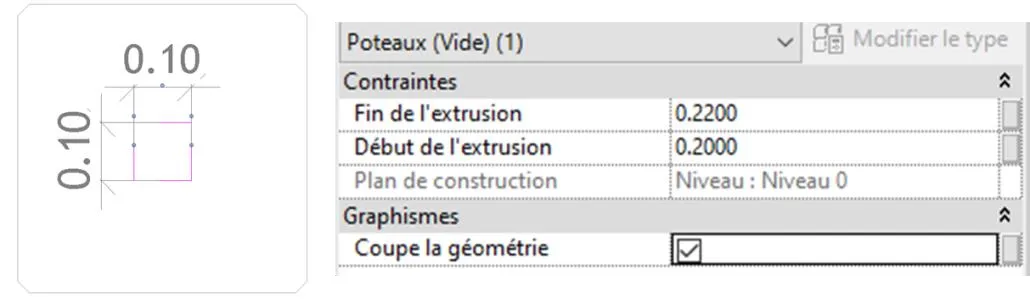

Vue 3D du bloc avec tenon et mortaise Propriétés extrusion vide - Coupe la géométrie activé
  1. Validez votre composant in situ.

Pour multiplier les blocs, il suffit de copier/coller votre composant nouvellement créé.

Vase

Il nous reste à voir les « Révolutions ». Il est difficile de les faire dans un projet, mais très pratique pour les familles. Nous allons ici nous inspirer des vases d'Anduze pour décorer notre entrée.

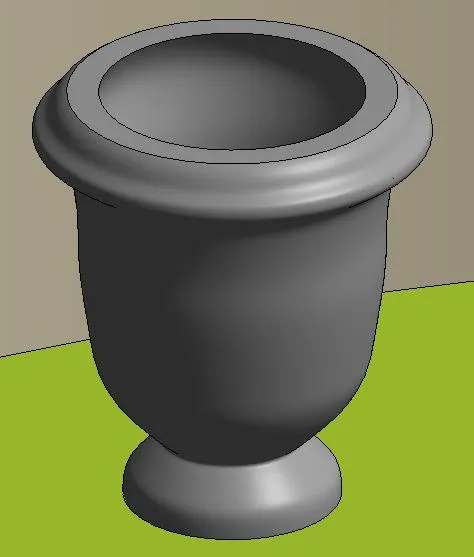

Vase type Anduze modélisé par révolution dans Revit
  1. Allez dans FICHIER, puis NOUVEAU et FAMILLE. Sélectionnez le gabarit « Mobilier métrique », puis Ouvrir.
  2. Un nouvel onglet s'ouvre avec deux lignes vertes en tiret. Dans l'arborescence, ouvrez l'élévation « Avant ».
  3. Cliquez sur « Ligne d'axe » et tracer un trait vertical sur le trait vert vertical.
  4. Sélectionner « Ligne de contour », dessinez le profil du vase. (Vous pouvez importer en fond une image de vase en coupe, pour vous aider). Ici l'épaisseur du vase est complètement inventé, il s'agit juste de faire un objet creux.
Profil du vase en élévation Avant - tracé de la ligne de contour Comparatif des formats de vases type Anduze
  1. « Enregistrez-sous » le fichier (Vase type Anduze) dans votre dossier bibliothèque Revit personnel.
  2. Chargez le vase dans le projet.
Boutons Charger dans le projet et Charger dans le projet et fermer
  1. Placer le vase sur le projet.

Fin

Le reste de l'aménagement de l'image correspond à une surface topographique simple, des dalles pour la pelouse et la chaussée.

À vous de vous entraîner sur d'autres exemples du quotidien…
